Защита Спутниковой Связи

Архитектура Решения: Эшелонированная Защита Спутниковой Связи

Схема решения строится на принципе эшелонированной обороны (Defense-in-Depth), где спутниковый канал рассматривается как недоверенная внешняя среда (Untrusted WAN). Архитектура защиты внедряется в разрыв между спутниковым оборудованием и локальной сетью яхты.

Ключевые архитектурные элементы

Терминация Спутникового Канала (Satellite Link Termination): Входящий сигнал от BDE (Below Deck Equipment — спутниковых модемов VSAT или терминалов Starlink) не попадает напрямую в сеть. Первой точкой входа является специализированный Пограничный Шлюз Безопасности (Security Gateway / NGFW). Это "крепостная стена", отделяющая внешнее радиооборудование от внутренней цифровой среды.
Криптографический Шлюз (VPN Concentrator): Весь служебный и критический трафик (связь с береговым офисом, телеметрия, доступ вендоров) инкапсулируется в защищенные VPN-туннели (IPsec/SSL) с использованием современных алгоритмов шифрования. Терминация и расшифровка этих туннелей происходит исключительно на контролируемом шлюзе на борту, а не на конечном устройстве пользователя, что исключает атаки типа Man-in-the-Middle в радиоэфире.
Сегментированная Маршрутизация (Segmented Routing): После прохождения инспекции на шлюзе трафик строго маршрутизируется только в соответствующий изолированный сегмент сети (VLAN). Трафик из "грязного" интернета Starlink попадает только в Гостевую зону, в то время как защищенный канал VSAT может иметь доступ к Операционной зоне экипажа. Прямой доступ из спутникового канала в Критическую зону (OT/Навигация) физически и логически заблокирован.

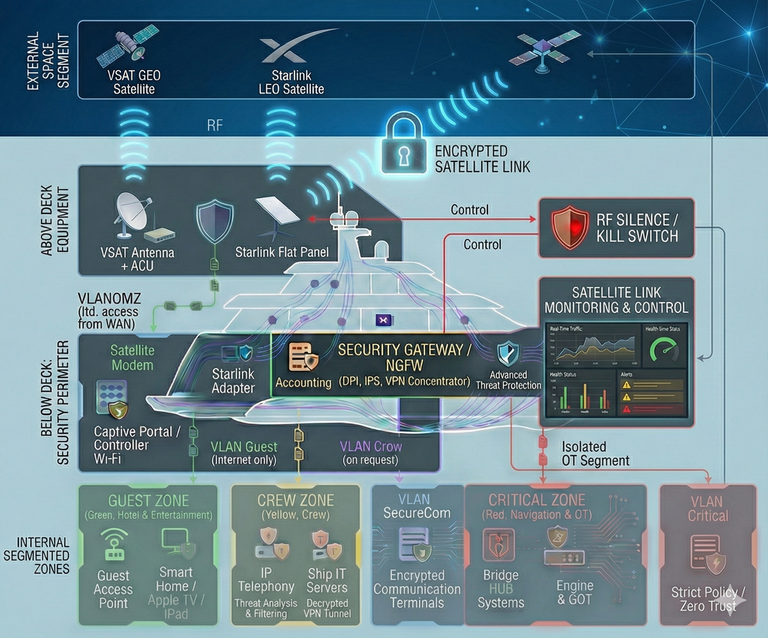

Функциональная Архитектура: Защищенный Спутниковый Шлюз

Представленная схема описывает алгоритм работы системы Secure Satellite Integration. Решение обеспечивает безопасную агрегацию спутниковых каналов (VSAT/LEO) и их стерилизацию перед подачей во внутреннюю сеть судна, реализуя принцип «Нулевого доверия» к внешним каналам связи.

1. Внешний Сегмент и Управление Эмиссией (RF Layer)

На физическом уровне система управляет взаимодействием с космическим сегментом, рассматривая радиоэфир как потенциально враждебную среду.

Мультиорбитальная Агрегация: Одновременная работа с геостационарными (VSAT GEO) и низкоорбитальными (Starlink LEO) спутниками обеспечивает резервирование каналов и балансировку нагрузки.
RF Silence / Kill Switch (Контур Радиомолчания): Выделенный аппаратный модуль RF Control Logic. Позволяет оператору мгновенно обесточить передающие тракты антенн. Это гарантирует физическую невозможность отслеживания судна по радиосигналу и защищает от наведения угроз по радиоканалу в критических ситуациях.

2. Периметр Безопасности (Security Gateway Layer)

Центральный узел обработки данных («Below Deck Security Perimeter»), где происходит логическая очистка трафика.

Шлюз Безопасности (NGFW): Единая точка входа для всех спутниковых модемов. Трафик не маршрутизируется напрямую, а терминируется на шлюзе для анализа.
VPN Concentrator (Концентратор Шифрования): Расшифровка входящих VPN-туннелей происходит здесь. Это позволяет инспектировать содержимое защищенных пакетов на наличие вредоносного ПО перед тем, как они попадут к пользователю (защита от угроз внутри шифрованного трафика).
DPI & IPS (Глубокая Инспекция): Система предотвращения вторжений анализирует заголовки и содержимое пакетов, блокируя попытки эксплойтов и команд управления ботнетами на ранней стадии.

3. Сегментация и Распределение (Internal Zones Layer)

После очистки трафик строго распределяется по изолированным виртуальным сетям (VLAN) в зависимости от политик безопасности.

GUEST ZONE (Зеленая зона): Предоставляет гостям доступ в Интернет и к мультимедиа. Трафик изолирован от судовых систем управления.
CREW ZONE (Желтая зона): Служебная сеть для операций экипажа. Имеет доступ к корпоративным ресурсам через проверенные VPN-туннели.
CRITICAL ZONE (Красная зона): Сегмент навигации и OT (Operational Technology). Доступ к Интернету здесь заблокирован или строго ограничен белыми списками (Whitelisting), что исключает возможность дистанционного перехвата управления судном.
